埋入無邊型-隔測溫度計
REMOTE READING THERMOMETER (WALL MOUNTING WITH FLANGE TYPE)
型號：FTFU (無接點)型號：FTFUC (附電氣接點)
核心特點：
- 遠端測量： 具備毛細管結構，適用於環境監控。
- 全不鏽鋼構造： 外部錶殼與感溫棒標準採用 SUS304。
- 崁入設備： 後方設計有固定架,輕鬆崁入整合設備。
- 高精確度： 指示精度達 ±1.0%。
※ 訂購請告知：1.型號 2.製作溫度範圍 3.隔測距離 4.感溫棒直徑及長度
| 錶面徑 | 3", 4", 6" |
|---|---|
| 製作溫度範圍 |
3" 錶徑範圍
4" 錶徑範圍
6" 錶徑範圍
|
| 感溫棒直徑 | 6mm∅, 6.35mm∅, 8mm∅, 9.5mm∅, 12mm∅ |
| 隔測距離(毛細管) | 標準 3M (最長可製作至 50M) |
| 牙口規格 | 1/2" PT SUS304不鏽鋼 (其他規格另訂) |
| 材質 | 外部全 SUS304不鏽鋼 (SUS316 另訂) |
| 指示精度 | ±1.0% Full Scale |
| 選配項目 | (1) 錶內充油 (防震穩定功能) (2) 保護套管：可任意訂製規格／尺寸／材質(牙口、法蘭口、衛生夾接) (3) 各式接點組裝,最高指針(留點) |

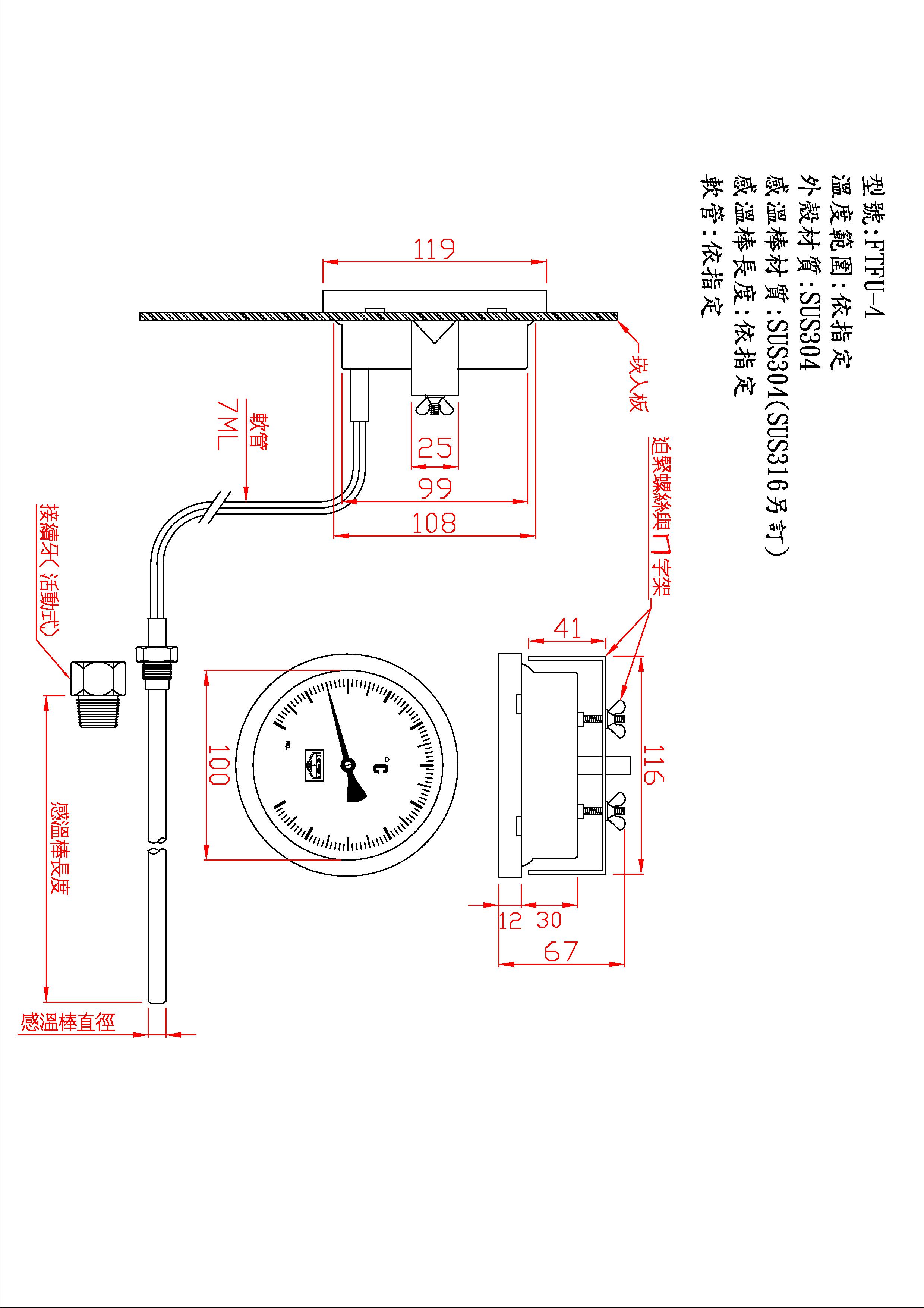

單位：mm (對照型錄尺寸圖)
| 規格 (吋) | a | b | c | d | e | f | g | h |
|---|---|---|---|---|---|---|---|---|
| 3" | 74 | 85 | 92 | 101 | 49 | 1 | 36 | 12 |
| 4" | 100 | 118 | 122 | 137 | 49 | 3 | 35 | 11 |
| 6" | 140 | 162 | 178 | 192 | 50 | 5 | 35 | 11 |
