背接T型-雙金屬溫度計
REMOTE READING THERMOMETER (WALL MOUNTING WITH FLANGE TYPE)
型號：BTT (無接點)型號：BTTC (附電氣接點)
核心特點：
- 結構設計： 背接式 (Back Entry)，外觀洗鍊，適合各式設備盤面安裝。
- 材質優勢： 外部錶殼與感溫棒標準採用 SUS304 (4"可選 SUS316)。
- 指示清晰： 鋁製刻度盤，白底黑字，對比鮮明讀數精確。
- 高精確度： 指示精度達全量程之±0.5~1.5 % F.S.D。
※ 訂購請告知：1.型號 2.製作溫度 3.感溫棒徑及棒長 4.其他特殊規格
| 錶面徑 | 1", 1.5", 2", 2.5", 3", 4", 5", 6" |
|---|---|
| 製作溫度範圍 |
2" 吋徑範圍
3" 吋徑範圍
4" 吋徑範圍
5" 吋徑範圍
6" 吋徑範圍
|
| 感溫棒直徑 | 4mm∅, 5mm∅, 6mm∅, 6.35mm∅, 8mm∅, 9.5mm∅, 12mm∅ |
| 感溫棒長度 | 2 1/2" L ~ 50" L (依訂單需求製作) |
| 牙口規格 | 1/4" ; 3/8" ; 1/2" ; 3/4"
PT(BSPT)／NPT／PF(BSPP) ;
公牙／母牙 ; 客製螺牙
型式：固定螺牙／活動螺牙／滑動雙套牙／衛生夾接／無接頭
|
| 材質 | 外部全 SUS304 (SUS316 另訂) |
| 指示精度 | ±0.5~1.5 % F.S.D |
| 選配項目 | (1) 錶內充油 (防震穩定功能) (2) 保護套管：可任意訂製規格／尺寸／材質(牙口、法蘭口、衛生夾接) (3) 精度微調裝置 (限面徑 3",4",5",6") (4) 最高溫度指示針(留點)可觀測最高溫度(限面徑 3",4",5",6") |

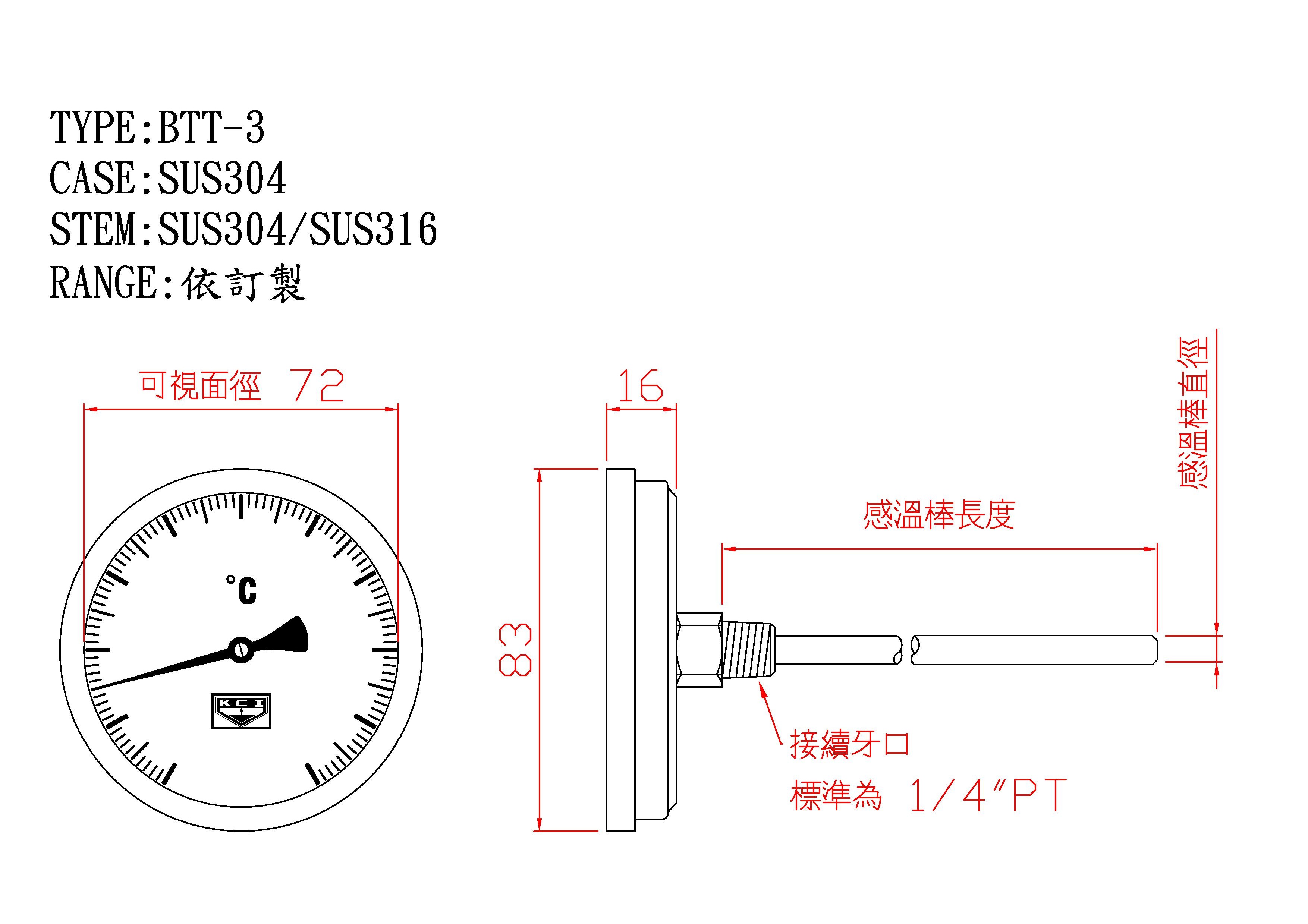

單位：mm (對照型錄尺寸圖)
| 規格 (吋) | A | B | C | T (牙口) |
|---|---|---|---|---|
| 2" | 50 | 58 | 15 | 1/4" PT |
| 3" | 74 | 83 | 15 | 1/4" PT |
| 4" | 100 | 115 | 18 | 1/2" PT |
| 5" | 110 | 127 | 18 | 1/2" PT |
| 6" | 140 | 162 | 28 | 1/2" PT |
